Bellow Cover ข้อดี-ข้อเสีย และ การเลือกลักษณะใช้ งานให้เหมาะสม

Bellow Cover การเลือกลักษณะใช้งาน การวัดขนาด และออกแบบเบื้องต้น

การเลือกลักษณะใช้งานให้เหมาะสม / ขอดี Bellow Cover (เบลโล คัฟเวอร์) / ปัญหาที่พบเมื่อติดตั้ง Bellow cover / แนวทางการวัดขนาด Bellow Cover ที่แม่นยำ

Bellow Cover การเลือกลักษณะใช้งานให้เหมาะสม
Bellow Cover การเลือกลักษณะใช้ งานให้เหมาะสม เพื่อป้องกันเครื่องจักร
Click >> Bellow cover โลหะทั้งชิ้น ทุกชิ้นส่วน ไม่มีผ้า และ PVC ไม่มีฝุ่นละออง
Zero Contamination สะอาดที่สุด ต่างจากแบบผ้าพับที่ใช้ไปนานๆ แล้วจะเปื่อยเป็นขุยไม่ต้องใช้สารหล่อลื่น
Click >> Bellow Cover ชนิดผ้าอัดเคลือบ PU/PVC
ใช้กับ ใช้กับอุปกรณ์ เคลื่อนที่ Ball Screw, Linear Guide
Click >> Bellow Cover แบบมีใบครีบสแตนเลสด้านบน (Stainless Lamella)
เหมาะสำหรับ เสริมความแข็งแรง กันเศษหนัก
Click >> Bellow Roll‑Up Cover (แบบชนิด สปริงม้วนกลับ เก็บในกล่อง)
สะดวกในการจัดเก็บง่าย เหมาะกับพื้นที่ติดตั้งจำกัด

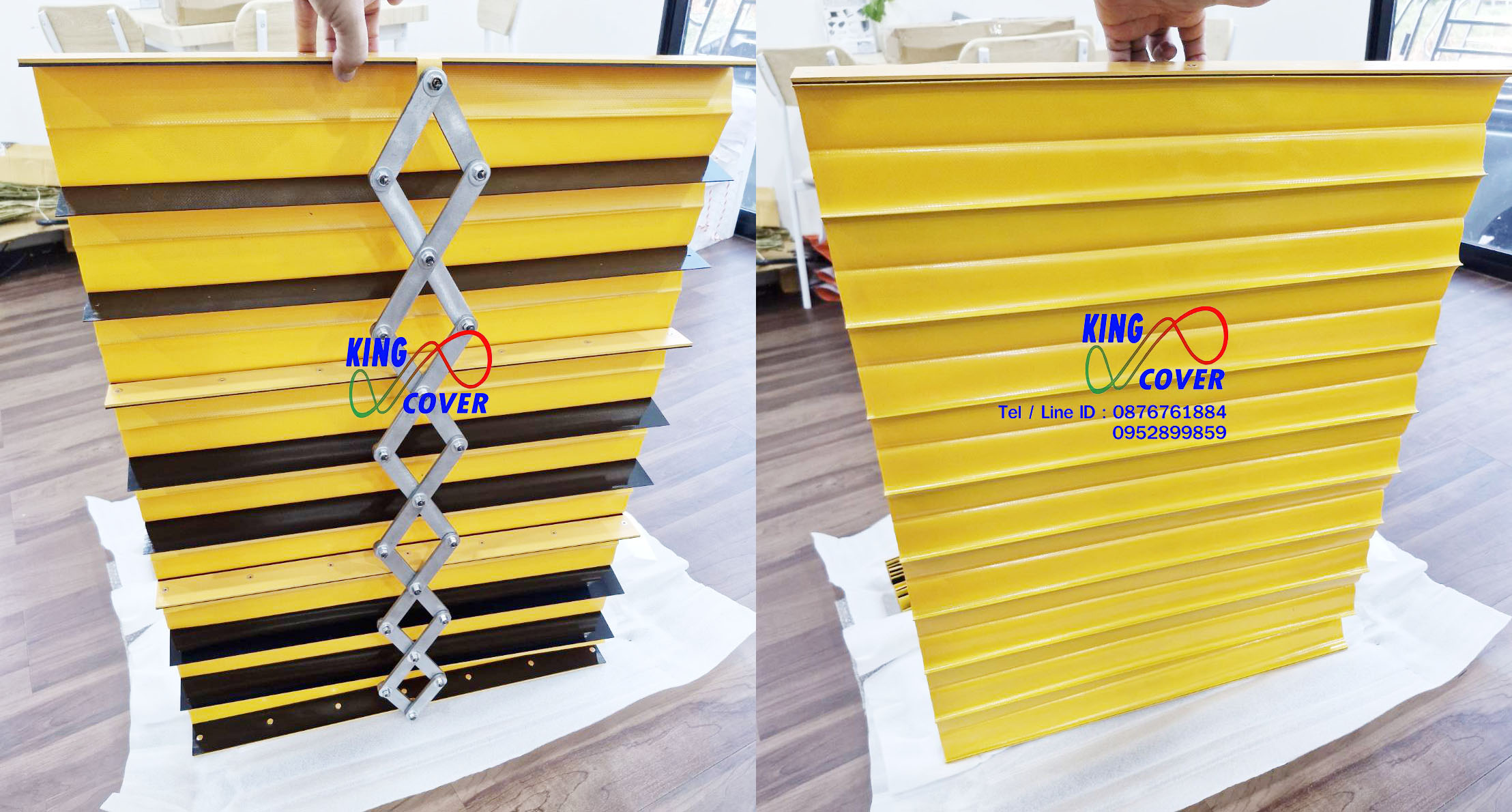

Click >> Bellow for X‑Lift
ผ้าคลุมชุดยก X-lift ลิฟท์ขากรรไกร โต๊ะยก Lift Table ลิฟท์รถกระเช้า ลิฟท์ไฟฟ้า ลิฟท์ไฮดรอลิค ลิฟท์ยกรถ ลิฟต์อุตสาหกรรม เพื่อความปลอดภัย
Click >> CNC Telescopic Steel Cover
ฝาครอบเหล็กแบบสไลด์ ป้องกันเศษโลหะ สำหรับงานหนัก เช่นเครื่อง CNC
Click >> Aluminum Curtain Cover (ม่านอลูมิเนียม ลูกระนาด)
กันเศษ กันน้ำมัน ทนความร้อน ทนสารเคมี ทนทานกับสภาพแวดล้อม

Bellow cover for X Lift มีสีให้เลือก สีดำ สีเทา สีแดง สีขาว สีเหลือง หรือ เหลืองสลับดำ ผ้าใบคลุมใต้ลิฟท์ ยกของ ยกสินค้า
- การเลือกใช้ผ้าใบ สีเหลือง สลับ ดำ เป็นสัญลักษณ์เตือนภัยสากล (Safety Standard)
พื้นที่ห้ามเข้า: ป้องกันคนเผลอเดินเข้าไปใต้ลิฟท์ขณะกำลังทำงาน หากหน้างานของคุณมีคนเดินพลุกพล่าน หรือต้องการเน้นเรื่อง Safety เป็นอันดับหนึ่ง การเลือก สีเหลืองสลับดำจะเหมาะสมที่สุด
เมื่อลิฟท์ยืดตัวขึ้น ลายสลับสีจะทำให้เห็นความสูงและการเคลื่อนไหวได้ชัดกว่าสีพื้นเรียบๆ ช่วยลดโอกาสอุบัติเหตุ ที่รถโฟล์คลิฟท์ ,รถเข็น ,บุคลหรือพนักงาน เฉี่ยวชนตัวลิฟท์
การใช้สี Safety ช่วยให้โรงงานดูเป็นมืออาชีพและผ่านเกณฑ์การตรวจสอบความปลอดภัย (Safety Audit) ได้ง่ายขึ้น แสดงถึงความใส่ใจในสวัสดิภาพของพนักงาน

มีข้อดีหลัก ๆ มากมาย โดยเฉพาะในงานอุตสาหกรรมและที่มีเครื่องจักร CNC ซึ่งเป็นอุปกรณ์สำคัญในการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance - PM)
1. ยืดอายุการใช้งานของเครื่องจักร
นี่คือข้อดีที่สำคัญที่สุด Bellow Cover ทำหน้าที่เป็นเกราะป้องกันชิ้นส่วนสำคัญภายในเครื่องจักร เช่น
บอลสกรู (Ball Screw) ป้องกันฝุ่นและสิ่งสกปรกไม่ให้เข้าไปอุดตันหรือสร้างความเสียหายต่อเม็ดลูกปืนด้านใน
รางลิเนียร์ไกด์ (Linear Guide Way) รักษาความสะอาดของรางและผิวสัมผัส ช่วยให้การเคลื่อนที่ราบรื่นและแม่นยำ
ซีล (Seal) และระบบขับเคลื่อนอื่นๆ ลดการสึกหรอของชิ้นส่วนที่เคลื่อนไหว
2. ป้องกันสิ่งปนเปื้อน
Bellow Cover สามารถป้องกันได้ทั้งของแข็งและของเหลว
ฝุ่นผงและเศษวัสดุ เศษโลหะจากการตัดเฉือน ขี้เลื่อย หรือฝุ่นละอองในอากาศ ละอองสี
ของเหลว น้ำมันหล่อเย็น (Coolant) น้ำ น้ำมันเครื่อง หรือสารเคมีต่างๆ ที่อาจกระเด็นมาโดนส่วนเคลื่อนที่ได้
3. รักษาความแม่นยำและประสิทธิภาพการผลิต
เมื่อชิ้นส่วนภายในสะอาดและทำงานได้เต็มประสิทธิภาพ เครื่องจักรจะสามารถรักษาความแม่นยำในการทำงานได้สม่ำเสมอ ลดปัญหาเรื่องการผลิตชิ้นงานผิดสเปค (Defect)
4. ลดค่าใช้จ่ายในการซ่อมบำรุง (Maintenance Cost)
แม้การติดตั้ง Bellow Cover จะมีค่าใช้จ่ายเริ่มต้น แต่เป็นการลงทุนที่คุ้มค่าในระยะยาว เพราะช่วยลดความถี่ในการซ่อมบำรุงใหญ่ หรือการเปลี่ยนอะไหล่ราคาแพง (เช่น บอลสกรู หรือ ไกด์เวย์) ซึ่งมักมีราคาสูงและใช้เวลานาน
5. ลดระยะเวลาเครื่องจักรหยุดทำงาน (Downtime)
การที่เครื่องจักรเสียกะทันหันย่อมหมายถึงการสูญเสียโอกาสในการผลิต การป้องกันความเสียหายล่วงหน้าด้วย Bellow Cover ช่วยให้เครื่องจักรทำงานได้อย่างต่อเนื่องและเสถียรยิ่งขึ้น
6.เพื่มความปลอดภัยกับผู้ใช้งานที่ทำงานอยู่กับเครื่องจักร อัตโนมัติ Automation line และความเรียบร้อยสวยงามให้กับโรงงานผลิตทำให้เพื่มมาตรฐานโรงงานอุต่สาหกรรม (ISO)ให้กับโรงงาน

ปัญหาที่พบเมื่อติดตั้ง Bellow cover แล้วจังหวะสไลท์เลื่อนของ Bellow มีอาการฝืด หลวม ในกรณีใช้กับรางลิเนียร์ อาจหลุดออกจากราง แนวพับผ้าไม่รักษาแนวตรง มีเสียงดัง หากการวัดออกแบบผิดพลาดเช่น Bellow ระยะยืดไม่พอเมื่อนำไปติดตั้งจะทำให้ bellow ชำรุด เสียหายได้ หรืออาจทำให้เครื่องจักรมีปํญหาตามมาเช่น หากเกิดอาการฝืด หรือระยะหดมากไปจะทำให้ มอเตอร์เครื่องจักร์ตัดการทำงาน (over load)

แนวทางการวัดขนาด Bellow Cover ที่แม่นยำ ไม่ว่าจะเป็นแบบแบน (Accordion/Flat) หรือแบบทรงกลม (Round) จุดวัดหลักๆ คือระยะเคลื่อนที่และขนาดหน้าตัดครับ
1. การวัดขนาดหน้าตัด (Cross Section Dimensions) วัดส่วนที่จะครอบคลุมรางเลื่อนหรือเพลา โดยระบุเป็น กว้าง ยาว และ สูง โดยความกว้างของพื้นที่ที่ต้องการปกป้อง (มักจะวัดจากขอบนอกของรางด้านซ้ายไปขอบนอกของรางด้านขวา) ความสูงของพื้นที่ที่ต้องการปกป้อง (วัดจากฐานขึ้นไปถึงจุดสูงสุดที่ต้องการคลุม)
ข้อควรระวัง: ตรวจสอบให้แน่ใจว่าได้เผื่อพื้นที่เล็กน้อยเพื่อให้ Bellow cover สามารถขยับตัวได้โดยไม่ติดขัดชิ้นส่วนอื่น ๆ
2. การวัดระยะเคลื่อนที่ ระยะยืดLmax ,ระยะหดLmin ,ระยะStroke ,ระยะพับFolds จุดนี้สำคัญมากสำหรับการคำนวณจำนวนชั้นพับ (Folds)
ระยะยืดสุด (L_max): ระยะทางยาวที่สุดที่เครื่องจักรเคลื่อนที่ออกจากกันจนสุด (Fully extended length) วัดจากขอบหน้าแปลนซ้ายไปขอบหน้าแปลนขวา
ระยะหดสั้นสุด (L_min): ระยะทางสั้นที่สุดที่เครื่องจักรเคลื่อนที่เข้าหากันจนสุด (Compressed length) ระยะนี้จะบอกความหนาของเบลโลเมื่อพับเก็บ ซึ่งจะแปรผันกับระยะขนาดของชั้นพับ (Folds)
ระยะชัก/ระยะเคลื่อนที่ (Stroke or Travel): คำนวณจาก ระยะยืดสุด (L_max) -(ลบ) ระยะหดสั้นสุด (L_min)
3. การกำหนดปลายยึด (End Plate / Mounting Options) แจ้งรูปแบบการยึดปลายทั้งสองข้างของ Bellow cover: หน้าแปลน (Flange/End Plate): แจ้งขนาดความกว้าง ความสูง และตำแหน่งรูยึดน็อต หรือจะส่งแบบวาดหน้าแปลนมาให้เลยก็ได้ครับสามารถทำได้ตามแบบ เช่นแบบสวม / เข็มขัดรัด

หรือหากไม่แน่ใจติดต่อสอบถาม ฝ่ายช่างเทคนิคจาก P and M Technology

สรุปได้ว่า Bellow Cover เป็นอุปกรณ์ที่ช่วยปกป้องเครื่องจักร ทำให้เครื่องจักรมีอายุการใช้งานที่ยาวนานขึ้น ทำงานได้แม่นยำขึ้น และช่วยให้คุณประหยัดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาว
